J形橡膠油封體的錐形截面結構尺寸規格表（含表）
來源：廣東東晟密封科技有限公司 - www.xhq666.cn更新時間：2017-05-11
J型橡膠油封是什么呢？東晟密封件告訴您J型橡膠油封體和截面形狀自緊彈簧所構成的J型無骨橡膠油封，其作用跟有骨架油封相同都是防止軸承及其它機械設備漏油，業內人稱他是專業的封油的油封密封件。

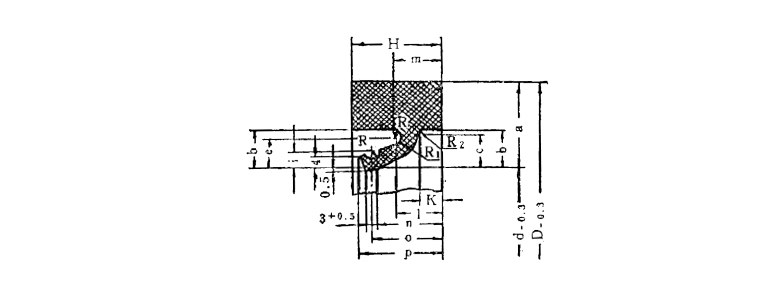

*J形架橡膠油封體的錐形截面結構圖：（圖1所示）
*J形架橡膠油封體的錐形截面結構尺寸規格表:（表1所示的）
|
油封軸徑d |
D |
H |
b |
c |
e |
i |
K |
l |
m |
|
100 110 120 130 140 150 160 170 |
130 140 150 160 170 180 190 200 |
16 |
10 |
8.5 |
8 |
5 |
1.5 |
7 |
8 |
|
260 270 280 290 300 |
300 310 320 330 340 |
20 |
10 |
8.5 |
8 |
5 |
5 |
11 |
12 |
|
490 500 510 520 530 |
540 550 560 570 580 |
25 |
11 |
9.5 |
9 |
5 |
6.5 |
12.5 |
13.5 |
|
(710) (800) |
760 850 |
25 |
11 |
9.5 |
9 |
5 |
6.5 |
12.5 |
13.5 |
|
注 |
單位為mm. |
||||||||
更多關于J形橡膠油封的專業知識及問題，就在www.xhq666.cn或微信搜索#東晟密封件#關注我們吧
