液壓密封件系統專題②:“先導型溢流閥”是什么?

來源:廣東東晟密封科技有限公司 - www.xhq666.cn更新時間:2017-04-22

“先導型溢流閥”是什么樣的溢流閥呢?液壓密封件系統中的先導型溢流閥(Pilot-operated Pressure Relief Valve)先導式溢流閥,作用主閥芯及先導閥芯的測壓面上,由先導和主閥構成

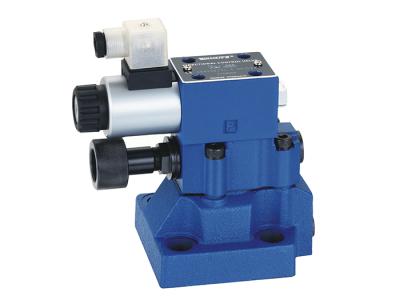

液壓密封件的先導溢流閥的產品圖液壓密封件

一、“先導型溢流閥”在液壓密封件系統中是怎么開展的工作的呢?

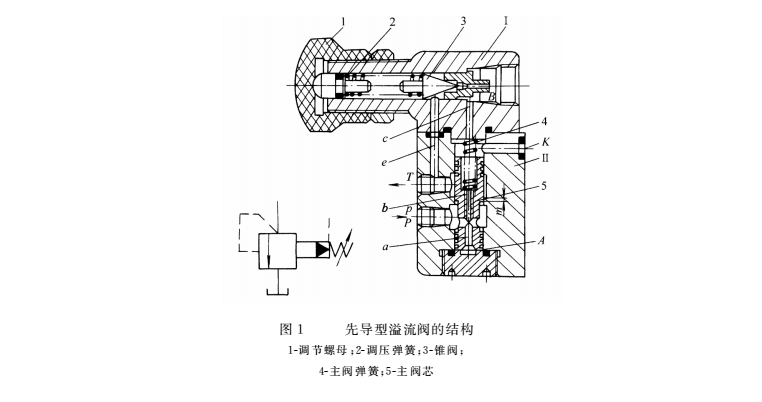

液壓密封件系統的先導型溢流閥是有多種型式結構(圖1所示的就是一種典型的液壓密封件的三節同心結構溢流閥結構圖)。它主要是由先導閥(Pilot Valve)和主閥(Main Valve)兩部分組成。

液壓密封件的三節同心結構溢流閥結構圖

在圖1中我們不看出,由錐式先導閥1、主閥芯上的阻尼孔(固定節流孔)5及調壓彈簧9一起構成先導級半橋分壓式壓力負反饋控制,負責向主閥芯6的上腔提供經過先導閥穩壓后的主級指令壓力P2。主閥芯是主控回路的比較器,上端面作用有主閥芯的指令力P2A2,下端面作為主回路的測壓面,作用有反饋力P1A1,其合力可驅動閥芯,調節溢流口的大小,最后達到對進口壓力P1進行調壓和穩壓的目的。



二、“先導型溢流閥”與各種不同機構之間的區別在什么地方呢?

先導型溢流閥的導閥部分結構尺寸較小,調壓彈簧不必很強,因此壓力調整比較輕便。但因先導型溢流閥要在先導閥和主閥都動作后才能起控制作用,因此反應不如直動型溢流閥靈敏。



更多關于液壓密封件的專業問題,就在www.xhq666.cn或微信搜索#東晟密封件#關注我們吧!
