幾種耐磨蝕性能的釜用機械密封圈的結構特點及應用，如帶有外殼的外裝式單端面的機械密封圈、徑向雙端面機械密封圈結構、軸向小尺寸的雙端面機械密封圈、帶有軸承和冷腔的流體動壓式釜用雙端面機械密封圈、帶有軸承流體動壓式釜用雙端面機械密封圈結構、高壓流體動壓式釜用雙端面機械密封圈、底伸式釜用流體動壓式雙端面機械密封圈結構、自動壓力平衡系統的機械密封圈、氮?dú)馄考訅好芊馊ο到y(tǒng)、油泵加壓封液循環密封系統、自身壓力增壓密封系統、多釜合用封液密封系統等結構特點及應用。

那么，帶有帶有外殼的外裝式單端面的機械密封圈都有什么結構特點及應用？

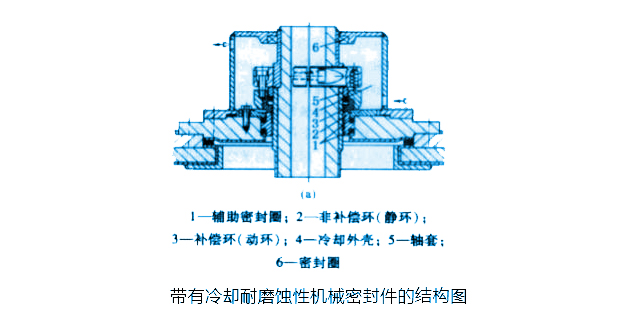

我們先來看一下，釜用的襯膠攪拌設備所用的帶有外殼的外裝式單端面機械密封圈的整體密封結構圖。他與釜內腐蝕性能介質接觸的密封圈零件是耐磨蝕性能很好的石墨制成的動密封環3、陶瓷制成的靜密封環2，以及彈性的輔助密封圈1，軸套5表面噴涂陶瓷或襯橡膠或合金制造成的機械密封圈，這就是帶有外殼的外裝式單端面機械密封圈基本構架組成。

考慮到軸徑向擺動量較大，靜密封環要用了二個輔助密封圈來進行支承，這樣才能夠更適用軸徑向擺動量為1mm。為了裝配方便，密封圈采用夾緊結構固定。

此機械密封圈結構更適用于真空和壓力較小于0.5MPa及攪拌軸轉速比較低的場合（工作環境）。介質的壓力更取決于大氣側密封圈6，一般都不會超過0.05-0.1MPa。
