典型的活塞的V型組合密封件設計基本參數

來源:廣東東晟密封科技有限公司 - www.xhq666.cn更新時間:2018-05-25

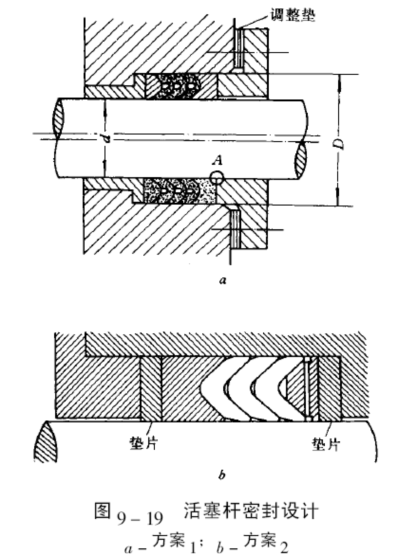

V型密封件壓緊力的大小和調節方式是設計時考慮的,因?yàn)樗P(guān)系到密封性能。一般都采用調整墊的辦法(圖1)。

活塞桿密封結構設計圖

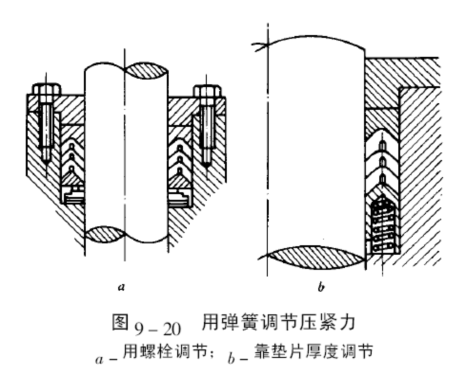

給出墊片的厚度和件數后,即可控制調整量。也可以采用螺母或設彈簧來進行調整(圖2)。

用彈簧調節壓緊力結構圖




    典型的活塞的V型組合密封件的設計原則

1、V形圈既可作活塞密封,也可作活塞桿密封,由于它已經標準化,所以在設計時,主要工作是確定密封部位的結構和選擇其材料、圈數、以及確定它所配用的支承環、壓環的材料和尺寸。

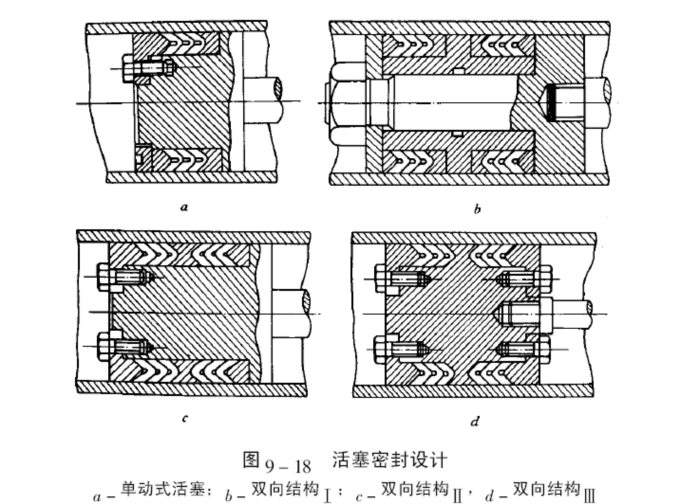

2V形圈作活塞密封的典型設計如圖2所示。

活塞密封結構設計圖


      V型密封件 www.xhq666.cn
